Линия автоматной сварки панели моста, машина нервюры u собирая, сварочный аппарат автоматной сварки нервюры u

Быстрые детали

• Оборудование главным образом используемое для собрания U-нервюры плиты Мост-стороны;
• 2 набора моторов A.C. через редукторы управляют рамкой портала путешествуя на рельсе;
• 5sets головы собрания;

1. Введение

Со все больше и больше развитием большого проекта моста стальной структуры, важность на автоматическом производстве U-нервюры растет день за днем из-за большого требования и высоких требований об урожайности и сваривая качестве. Наша компания обеспечивает различные технологические оборудования стороны моста для отечественных государственных компаний как Шанхай ZMPC, доставка Co Jiangnan и другие изготовители стальной структуры моста в Китае. Мы приобретали благоприятные комментарии от наших клиентов.

2. Главная программа и соответствующий ряд

• Оборудование главным образом используемое для собрания U-нервюры плиты Мост-стороны. Работ-часть будет помещена на worktable собрания, плиты U-нервюры предварительные расположенные ручной линией маркировкой, и после этого отжали плиты U-нервюры плотно цилиндром масла для заварки пятна.

• Соответствующий ряд:

Ширина планшайбы: 4000mm;
Расстояние между U-нервюрами: 500-800mm;
длина Работ-части: 15000mm;

3. Основные спецификации и параметры

• Пядь рельса: 5000mm;
• Количество головы собрания: 5sets;
• Ход подъема головы собрания: 200mm;
• Скорость портала двигая: 5m/min;
• Сила портала: 2.2kW;
• Давление гидравлической системы: 9MPa;
• Максимальное давление одиночного цилиндра: 1.5T;


4. Описания детали

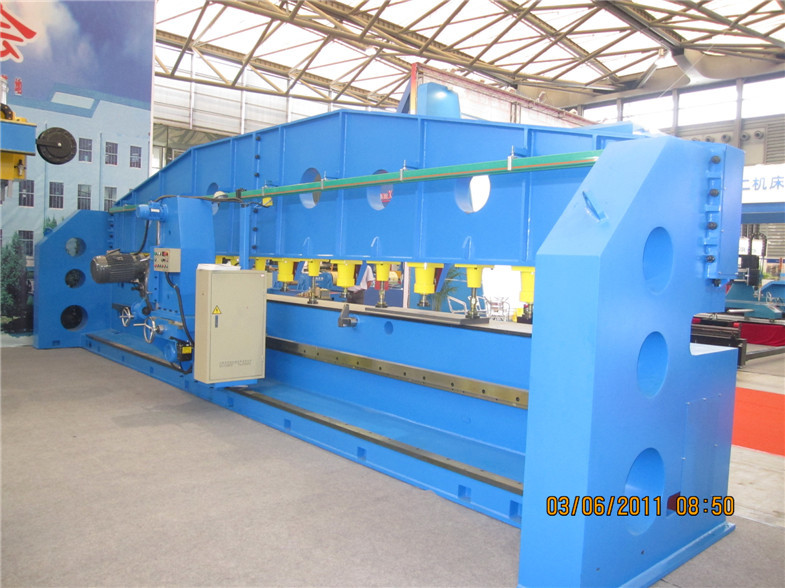

• Портал рамка машины, другие части установлен на рамку портала. Функции рамки портала главным образом для поддерживать родственные части и принимающ части путешествуйте со сваривая скоростью. Обратная сторона рамки портала имеет луч путешествовать 2. 2 набора моторов A.C. через редукторы управляют рамкой портала путешествуя на рельсе. 2 пары колес постный против стороны рельса, которая держит прочно путешествовать. Обе стороны путешествовать луч конца оборудованы с прибором владением следа, которая обеспечивают что машина не может отклонить от рельса из-за слишком большого давления во время работ-части зажимая процесс. Станция гидронасоса и коробка раздатчика силы и так далее, положены на платформу рамки портала, которая двигает вместе с машиной.

• Под экипажами, оно оборудовано с датчиком штата, который может сразу показать расстояние между 5 головами собрания, и удобный для того чтобы одеть для различного пространства между U-нервюры и ширина панели.

• Электрическая система управления состоит из одного электрического распределительного ящика и 6 коробок деятельности. Электрический распределительный ящик установлен на рамку портала, одна из коробок деятельности зафиксировано на переднем столбце рамки портала, и другие коробки 5 деятельност зафиксированы на приборе собрания главном. Все движения могут быть осуществлены контролями коробки деятельности.

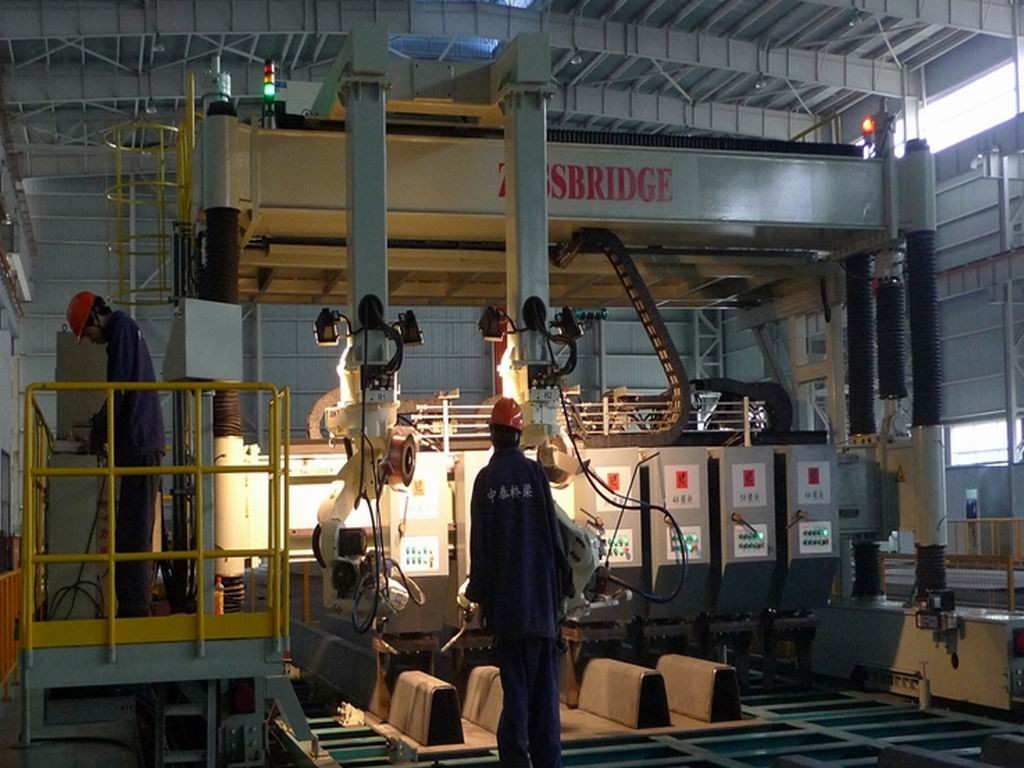

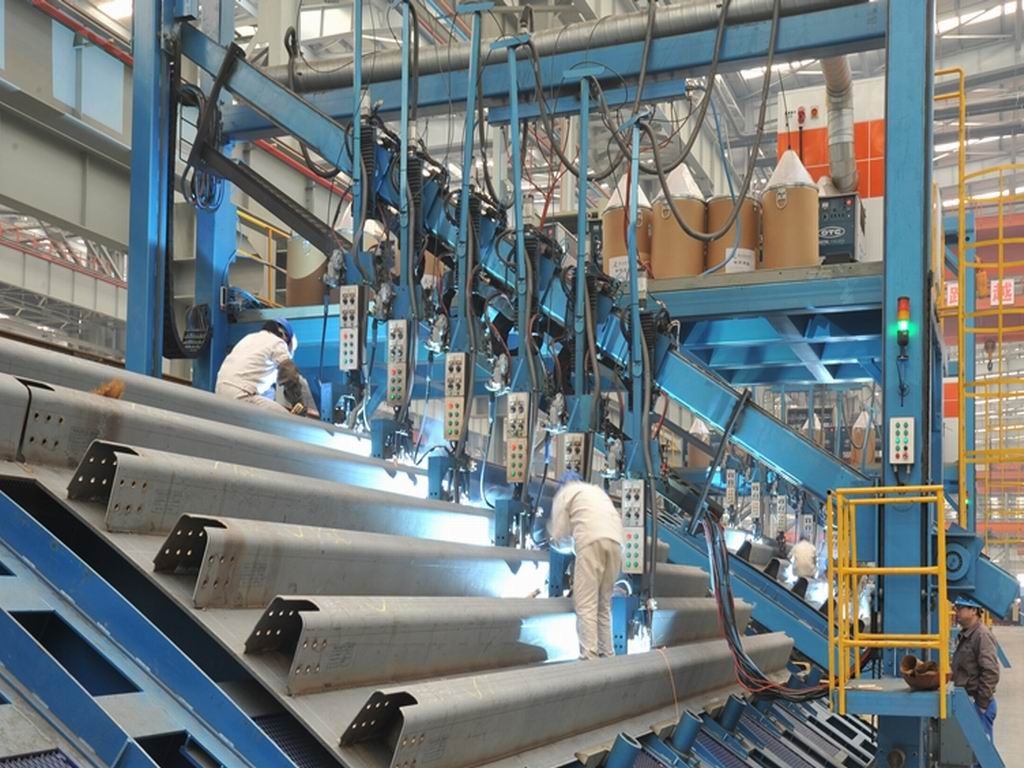

5. Фото ссылки

6. Сравнительное преимущество

• ISO9000&CE аттестовало;
• Международная гарантия;
• Пунктуальная доставка;
• Профессиональная и опытная команда инженера для обеспечения предварительного дизайна о структуре и электрический;
• Испытанный и квалифицированные рабочие для того чтобы позаботить для каждого производственного потока от материала режа, сваривая, меля к окончательной сборке и испытывая для обеспечения высокого качества машины;
• Профессиональный и опытный команда обслуживания после продажи для того чтобы гарантировать быстрые и удовлетворенные установку, поручать или обслуживание;
• Оптимальные материалы и аутсорсинги для обеспечения самого лучшего представления;
• Поручать и испытывать перед доставкой;
• Осмотр фабрики ободрен;
