С несколькими головками сварочный аппарат трубы

Быстрые детали


• Оборудование главным образом используемое для сваривать газовой защиты СО2 U-нервюры плиты мост-стороны;
• Прибор механический отслеживать на начале сваривая руки;
• Портал и сварщик интегрированный контроль, который делает их для того чтобы быть объединенной лучшей и более удобной деятельностью;
• Двойной управлять сторон переменного мотора частоты делает регулировку сваривая скорости для того чтобы быть более удобен;


1. Введение

Со все больше и больше развитием большого проекта моста стальной структуры, важность на автоматическом производстве U-нервюры растет день за днем из-за большого требования и высоких требований об урожайности и сваривая качестве. Наша компания обеспечивает различные технологические оборудования стороны моста для отечественных государственных компаний как Шанхай ZMPC, доставка Co Jiangnan и другие изготовители стальной структуры моста в Китае. Мы приобретали благоприятные комментарии от наших клиентов.

2. Главная программа и соответствующий ряд


• Оборудование главным образом используемое для сваривать газовой защиты СО2 U-нервюры плиты мост-стороны. Работ-часть будет помещена на сваривая worktable, сваривая оружиях которые оборудуют со сварочным аппаратом СО2 могут двинуть в вертикальные и горизонтальные направления на луче рамки портала, которые делают сваривая цель сопл на сваривая шве. Прибор механический отслеживать на начале сваривая руки. Портал может двинуть вперед на рельс для автоматного шва. Путешествовать портала двойной управлять с управлением скоростью VFD, которое двигает устойчивое и обеспечивает сваривая представление. Сваривая скорость цифровой тип дисплея, не только легкий но также визуальный в деятельности.

• Соответствующий ряд

Соответствующая длина работ-части: 15000mm;
Максимальная толщина планшайбы:  30mm;
Максимальная толщина плиты U-нервюры:  20mm;
 Минимальное расстояние сварки между гранича U-нервюрой: 180mm;
Соответствующая ширина U-нервюры:   160-190mm;
Соответствующая высота U-нервюры:  285-340mm;
Минимальный центр для того чтобы центризовать дистанционирование между гранича U-нервюрой: 510mm;

3. Основные спецификации и параметры


• Пядь рельса: 5000mm;
• Длина рельса: 18000mm;
• Сваривая скорость: 0.24-2.4m/min;
• Скорость возвращения: 3m/min;
• Положение изделия при сварке: Сварка угловым швом на плоском положении;
• Сваривая метод: Сваривать газовой защиты СО2;
• Сила машины: 5kW (мейнфрейм);
• Давление источника газа: 0.4-0.6MPa;


4. Описания детали


• Возникновение и структура для возникновения, пожалуйста ссылаются на чертеж. Он главным образом составлен портала, блока экипажа, прибора сварочного огоня механического следуя, электрической системы управления и трубы СО2 система массива, верхний портал, etc.

• Портал рамка машины, другие части установлен на рамку портала. Функции рамки портала главным образом для поддерживать родственные части и принимающ части путешествуйте со сваривая скоростью. Обратная сторона рамки портала имеет луч путешествовать 2. 2 набора моторов тормоза A.C. через редукторы управляют рамкой портала путешествуя на рельсе. 2 пары колес постный против стороны рельса и верхний самолет и 2 стороны рельса с подвергать механической обработке, который держит прочно путешествовать. На верхней платформе, куда установил сваривая коробку раздатчика источника питания и силы, бочонок провода, etc.

• Экипаж установлен на рельс платформы рамки портала верхней. Функции поддерживают сваривая голову, блок проводника дуги, сваривая руку, etc, и также регулируют сопло. Мотор управляет сваривая движением руки вверх и вниз через редуктор шестерней и шкафом, и экипаж двигает правое и левое руководством. Согласно расстоянию между U-жестким и шириной панели, отрегулируйте положение сваривая руки, так как она соотвествует сваривая.
• Сваривая шов отслеживая прибор принимает пневматический отжимая путь механический отслеживать, пневматическую прессу цилиндра ролик следа механизма и делает его постный на шве сварки плотно, и принимает линейный рельс для того чтобы направить направление.

• Портал и сварщик интегрированный контроль, который делает их для того чтобы быть объединенной лучшей и более удобной деятельностью. Двигая кабель портала соединен через цепь сопротивления.
• Двойной управлять сторон переменного мотора частоты делает регулировку сваривая скорости для того чтобы быть более удобен. Эта машина также имеет способность быстрой свободной скорости для возвращающ

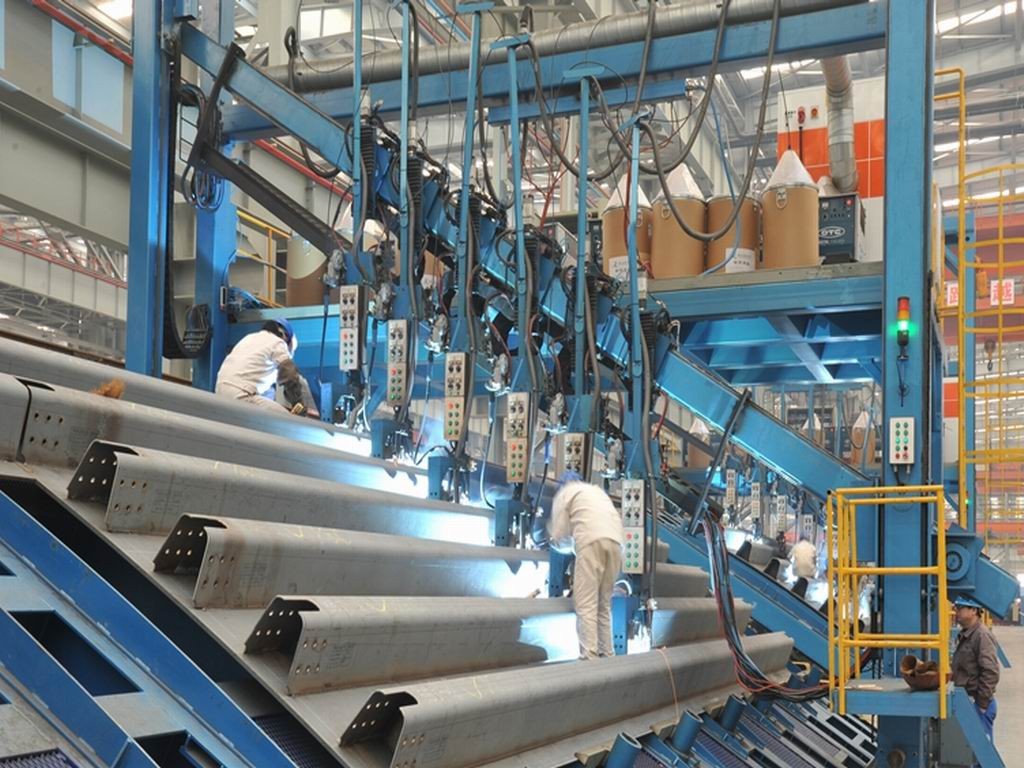

5. Фото ссылки





6. Сравнительное преимущество


• ISO9000&CE аттестовало;
• Международная гарантия;
• Пунктуальная доставка;
• Профессиональная и опытная команда инженера для обеспечения предварительного дизайна о структуре и электрический;
• Испытанный и квалифицированные рабочие для того чтобы позаботить для каждого производственного потока от материала режа, сваривая, меля к окончательной сборке и испытывая для обеспечения высокого качества машины;
• Профессиональный и опытный команда обслуживания после продажи для того чтобы гарантировать быстрые и удовлетворенные установку, поручать или обслуживание;
• Оптимальные материалы и аутсорсинги для обеспечения самого лучшего представления;
• Поручать и испытывать перед доставкой;
• Осмотр фабрики ободрен;
