Столбец MAG и манипулятор 400KG заграждения к 600KG для химической промышленности
1set
MOQ
Negotiable
цена
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: weldsuccess
Сертификация: CE, ISO9000
Номер модели: Серия HCJ
OEM: Приемлемый
Высокий свет:

Манипулятор заграждения MAG

,

Манипулятор заграждения 400KG

,

Столбец 600KG & манипулятор заграждения

Оплата и доставка Условия
Упаковывая детали: Мейнфрейм нагой в контейнере и электрической контрольной части упакованных в случае переклейки после
Время доставки: 30days
Условия оплаты: TT/LC
Поставка способности: 10sets/month
Условия цены: ОБМАНЫВАЙТЕ (Шанхай) или названный CIF (порт)
Характеристики
Характер продукции

Столбец & манипулятор заграждения сваривая





Быстрые детали



  • Ультра сверхмощный тип с нагрузкой конца заграждения до 400KG к 600KG;
  • Там тип 3 структур: фиксированный, фиксированный с вращением, и движимостью с вращением;
  • Моторизованный перекрестный ход прецизионной установки слайдера 100*100mm к сваривая оружию;
  • Манипуляторы столбца и заграждения могут осуществить автоматную сварку объединенную с системами заварки ПИЛЫ, MAG и TIG;
  • Обширно приложенный в сосуде под давлением, металлургии, силе, химической промышленности, башне ветра, системе тубопровода и других линии



1. Введение



Сваривая column&Boom манипуляторов Guoheng стоит вне не только для нововведения в дизайне и качества изготовления, но также для надежности и робастности. Оно может осуществить автоматную сварку объединенную с системами заварки ПИЛЫ, MAG и TIG, и обширно приложенный в сосуде под давлением, металлургии, силе, химической промышленности, башне ветра, системе тубопровода и других линии.

Согласно емкости нагрузки конца заграждения, оно разделено в светлую обязанность (LHQ), средние обязанность (LHZ), сверхмощную (LHW) и ультра сверхмощную (HCJ).

Ниже основные параметры нашего ультра сверхмощного сваривая манипулятора column&boom. Мы также обеспечиваем сделанных на заказ сваривая манипуляторов column&boom согласно вашим особенным требованиям.



2. Основные параметры



Модель

HCJ5*5

HCJ6*6

HCJ7*7

HCJ8*8

Ход mm столбца

6000

7000

7000

8000

Ход mm заграждения

6000

7000

7000

8000

Скорость mm/min подъема заграждения

1650

Скорость движения mm/min заграждения

50-1000 (VFD)

Максимальная нагрузка KG конца заграждения

600

500

400

Передача перемещения заграждения

Пары шестерни и шкафа

Передача подъема заграждения

Пары цепи и цепного колеса

Моторизованный блок mm слайдера

Вверх и вниз ряда

100

ЛЕВЫЙ и ПРАВЫЙ ряд

100

Минимальное расстояние между заграждением нижняя поверхность и поверхность рельса

1290 (двигать и вращение)

1210 (неподвижный и вращение)

Вращение столбца

Угол

±180°

Скорость rpm

0.17rpm или руководством

Скорость движения mm/min буг

2000

Пядь mm рельса буг внутренняя

2500

Электропитание

380V 50HZ 3P или портной сделало

Выше наши типовые модели и параметры, и его можно конструировать и изготовить по запросу.


* мы резервируем право изменить спецификации без предварительного уведомления.



3. Основные особенности



Типовые модели наших сваривая манипуляторов column&boom имеют следующие особенности:

  • Крепкий полностью стальное изготовление; Машина оборудованная с приставной лестницей, мостом кроссовера дальше к дорожке приспосабливать полную длину заграждения, платформы сварщика на конце заграждения вместе с местом оператора;
  • вращение столбца степени ±180° с двойной тормозной системой (тормоз и руководство мотора запирая) на любом положении;
  • Заграждение переменной скорости контролируемое инвертором;
  • Высота заграждения через зацепленный привод механизма реечной передачи мотора с тормозом;
  • Привод высоты и траверзы установленный на седловине обеспечивая для легкие обслуживать и обслуживания доступа;
  • Машины полно противопоставляют сбалансированный весом столбца внутренним, соединенным с седловиной сверхмощной цепью;
  • прибор Анти--падения предлагает особенность безопасности;
  • Дополнительные широкие ролики и уникальные slideways обеспечить минимальный траверсировать отклонения;
  • Новаторские, который подвергли механической обработке пути «прямоугольника» к столбцу обеспечивают что седловина заграждения двигает ровно без вибрации. Это уменьшает носку и разрыв.
  • Моторизованный перекрестный блок слайдера для того чтобы облегчить сваривая главную регулировку;
  • Безопасная лестница за столбцом для обслуживания оборудования;
  • Переключатель предела как для перемещения, так и для подъема заграждения;
  • Обработка взрывать песка к основным сваривая частям перед картиной;
  • Все части движения имеют систему смазки;
  • Основные электрические элементы бренды ABB/Siemens;
  • Шкентель руки;
  • Поднимаясь волочение поверх столбца;
  • Стандартный цвет:



Опционные особенности:



  • Сваривая система: Американец Линкольн DC-1000, NA-3S или китайский бренд или по запросу;
  • Очистите питаться и спасения систему;
  • Интерфейс для объединенного контроля со сваривая кроватями или сварочными манипуляторами ролика для того чтобы сформировать центр автоматной сварки;





4. Ряд поставки



  • Сваривая манипулятор column&boom                                     1set
  • Электрическая система управления (включая 1piece электрического шкафа контроля, 1piece коробки дистанционного управления с кабелем 12m)                                  1set
  • Технические документы (с ручными книгой, сертификатом соответствия, списком упаковки, etc)                                                                         1set

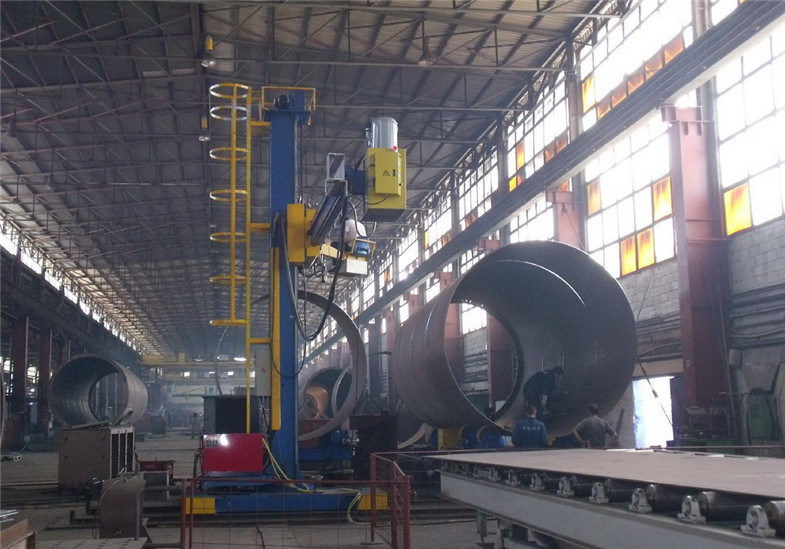

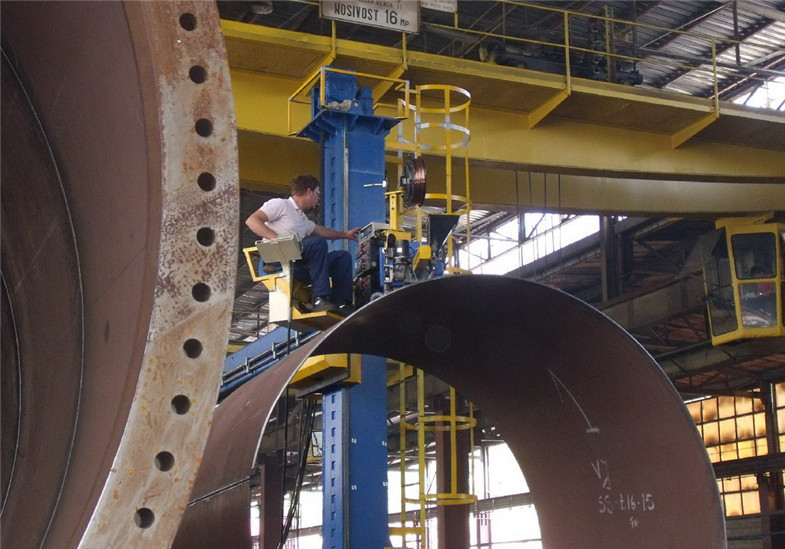

5. Фото ссылки



Столбец MAG и манипулятор 400KG заграждения к 600KG для химической промышленности 0



6. Сравнительное преимущество



  • ISO9000&CE аттестовало;
  • Профессиональная и опытная команда инженера для обеспечения предварительного дизайна о структуре и электрический;
  • Испытанный и квалифицированные рабочие для того чтобы позаботить для каждого производственного потока от материала режа, сваривая, меля к окончательной сборке и испытывая для обеспечения высокого качества машины;
  • Профессиональный и опытный команда обслуживания после продажи для того чтобы гарантировать быстрые и удовлетворенные установку, поручать или обслуживание;
  • Оптимальные материалы и аутсорсинги для обеспечения самого лучшего представления;
  • Поручать и испытывать перед доставкой;
  • Осмотр фабрики ободрен;
