луч электронов луча 16MPa 18m u сваривая отростчатую гидравлическую систему
1set
MOQ
Negotiable
цена
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: weldsuccess
Сертификация: CE
Номер модели: UBZ15
Высокий свет:

процесс луча электронов 16MPa сваривая

,

процесс луча электронов 18m сваривая

,

Система гидравлического луча электронов сваривая

Оплата и доставка Условия
Упаковывая детали: Мореходная упаковка
Время доставки: 30 РАБОЧИХ ДНЕЙ
Поставка способности: 5sets/месяц
Характеристики
Имя: линия заварки луча
емкость максимальной нагрузки: 20t
Соответствующие размеры луча коробки: 300*300mm---1500*1500mm
Толщина луча коробки: ≦80
Скорость движения портала: 4/6m/min (двойная скорость)
Давление гидравлической системы: 16MPa
Длина рельса: рельсовый путь 18m (38KG/M)
Требуемый оператор: 2 оператора
Характер продукции

Процесс луча электронов луча u сваривая с гидравлической системой





1. Введение



Эта машина использована для собрания U-beam&Box-луча. Установите плиты на кронштейне с вспомогательным центрирующим приспособлением. Мотор управляет порталом для того чтобы путешествовать; и верхний цилиндр прессы и бортовая пресса цилиндра прессы плиты для того чтобы закончить собрание и заварку тэкса.



2. Основные параметры



Модель

UBZ12

UBZ15

Соответствующий размер работ-части (mm)

300-1200

300-1500

толщина Работ-части (mm)

≦80

≦80

Емкость максимальной нагрузки (t)

20

20

Скорость движения портала (m/min)

4/6 (двойная скорость)

4/6 (двойная скорость)

Давление гидравлической системы (MPa)

16

16

Максимальное давление бортового цилиндра (t)

15

15

Максимальное давление верхнего цилиндра (t)

30

30

Электропитание

AC380V, 50HZ, 3P или портной сделали

Выше типовые модели и параметры GUOHENG, и его можно конструировать и изготовить по запросу.

*We резервирует право изменить спецификации без предварительного уведомления.



3. Принцип деятельности



Машина главным образом использована для U-луча и собрания коробк-луча во время продукции луча U-/залива коробк-луча. Работ-часть положена на транспортер с ассистентским блоком выравнивания. Мотор управляет порталом в рабочую зону. С цилиндром вниз-хода и цилиндром сторон-хода на портале перемещения, отжаты сеть и фланец работ-части, и пятн-сваренный выполнит на отжатом разделе. Через перемещение портала, ручная сварная точка унесена вдоль всей длины работ-части.





4. Основные особенности



Типовые модели наших машин собрания U-beam&Box-луча имеют следующие особенности:

  • Портал основной корпус машины. Все зажимные приспособления аранжированы на портале.
  • 2 мотора через редуктор червя и шестерни для того чтобы управлять 2 колесами путешествуют вдоль рельса.
  • Рельс рельс 38KG/m сверхмощный.
  • Все части движения имеют систему смазки;
  • Основные электрические элементы бренды ABB/Siemens/Schneider;

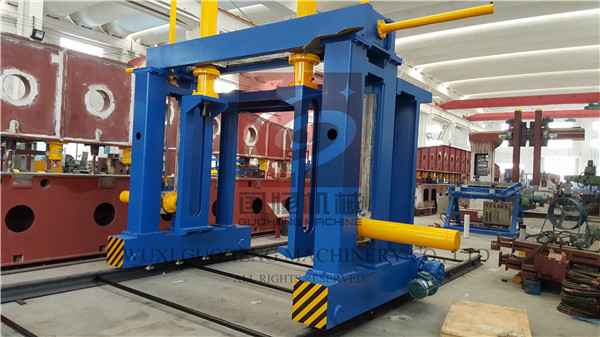

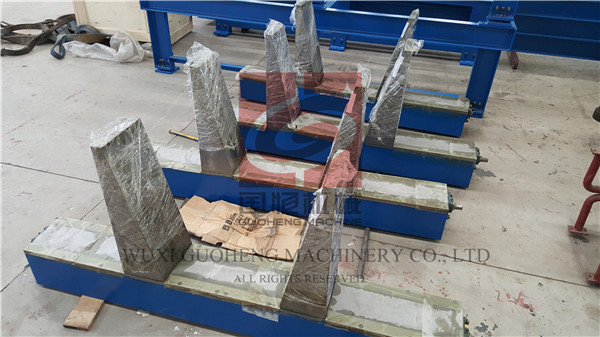

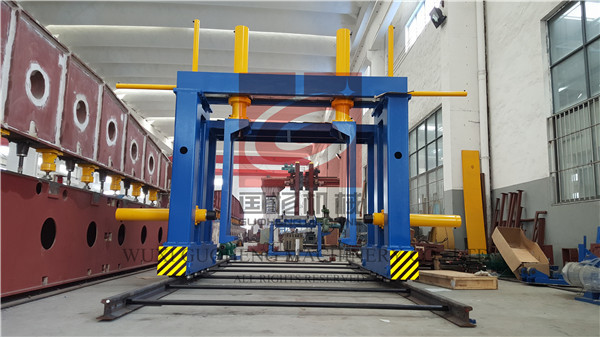

5. Фото ссылки



луч электронов луча 16MPa 18m u сваривая отростчатую гидравлическую систему 0луч электронов луча 16MPa 18m u сваривая отростчатую гидравлическую систему 1луч электронов луча 16MPa 18m u сваривая отростчатую гидравлическую систему 2луч электронов луча 16MPa 18m u сваривая отростчатую гидравлическую систему 3
